La conception d’un pont roulant ne s’improvise pas. Du choix des rails à leur mise en disposition sur les supports, chaque décision engage la sécurité des équipes, la continuité de la production et la durée de vie des équipements. Pour les industriels et maîtres d’ouvrage, maîtriser les étapes clés constitue un levier direct de performance. Nous vous proposons ici un parcours technique complet, du bureau d’études au terrain.

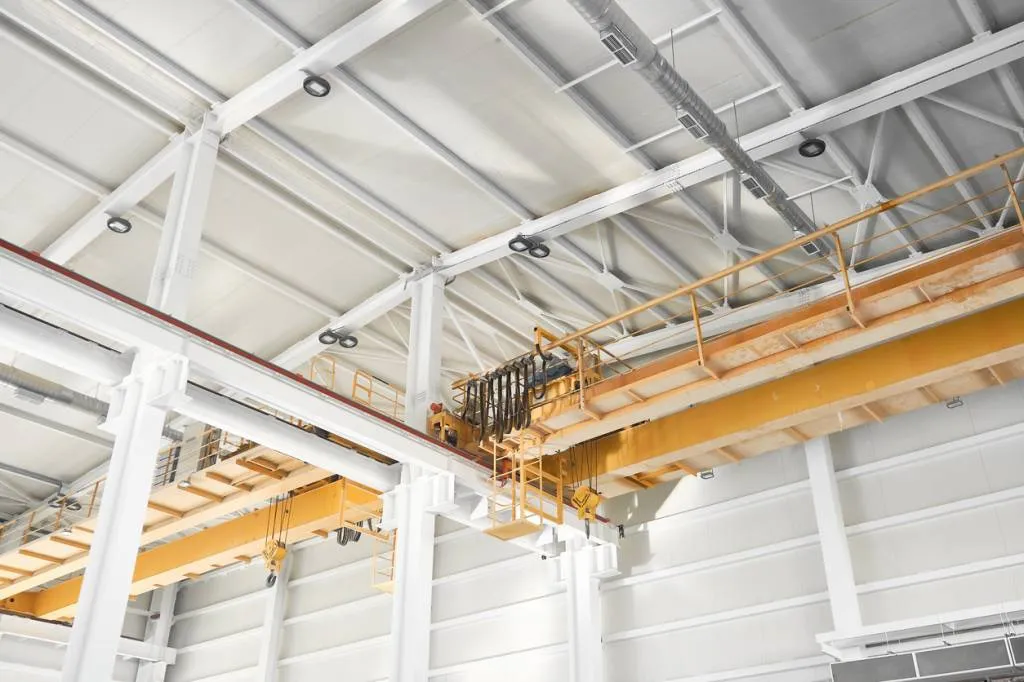

Les types de chemins de roulement et leurs caractéristiques
Le choix du type de rail conditionne directement la fonction du système de manutention. On distingue principalement trois grandes familles :
- les rails à gorge, l
- es rails à champignon,
- les profilés spéciaux.
Chacun présente des caractéristiques propres en termes de section, de matériaux et de tolérances dimensionnelles, qui déterminent leur adéquation à un usage donné.
Les rails à gorge, reconnaissables à leur profil en U inversé, guident le galet du pont roulant avec une grande précision. Ils conviennent particulièrement aux applications où le guidage latéral est prioritaire. Les rails à champignon, quant à eux, offrent une surface de roulement large et robuste, adaptée aux charges lourdes et aux cadences élevées. Les profilés spéciaux (rails plats, profilés en T ou en I) répondent à des configurations sur mesure, notamment dans les ateliers à géométrie contrainte.
Le choix des matériaux joue par ailleurs un rôle déterminant, car un acier traité thermiquement résiste mieux à l’usure et prolonge la durée de vie du dispositif. Les tolérances de fabrication, elles, conditionnent la qualité de l’alignement lors du montage. Pour analyser conjointement le type de pont, la capacité portante requise et les contraintes d’environnement, le bon chemin de roulement adapté à chaque configuration de pont roulant doit être sélectionné avec méthode. Nous vous invitons à consulter la page dédiée aux solutions disponibles pour affiner votre choix selon votre application spécifique.

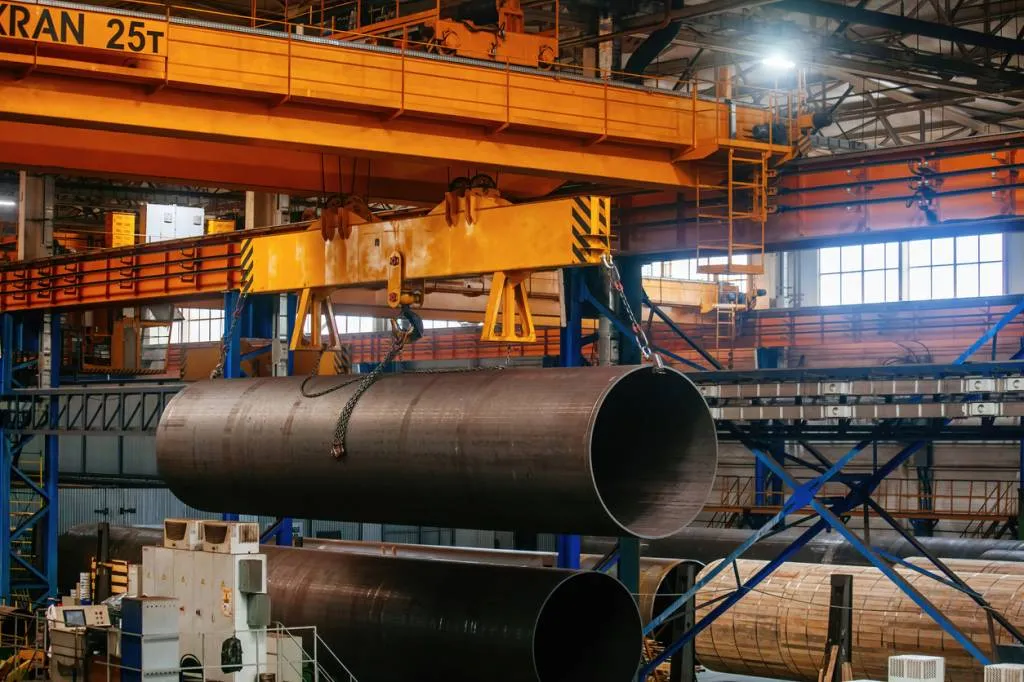

Comment évaluer le dimensionnement selon les charges et l’application ?
Le dimensionnement d’un chemin de roulement repose sur une évaluation rigoureuse des charges et des conditions d’utilisation. Plusieurs critères entrent en jeu, dont le type de pont roulant, la portée de la structure, la hauteur de levée, la fréquence des cycles et la nature des charges lourdes à déplacer. C’est précisément l’objet du travail mené par le bureau d’études, qui traduit ces paramètres en exigences techniques précises.
La norme NF EN 13001-2 encadre cette démarche en définissant les états de charge et les combinaisons de calcul applicables aux ponts roulants. Elle introduit notamment des classes de service fondées sur les déplacements et les cycles de fonctionnement. Ainsi, une portée de quinze mètres associée à une hauteur de levée de dix mètres génère des sollicitations spécifiques que le profil de rail doit absorber sans déformation. Le respect de ces classes de service normatives n’est pas une formalité puisqu’il garantit la sécurité des équipes et la conformité réglementaire de l’installation.
L’évolution des référentiels de calcul a également eu un impact direct sur la conception des structures. Des travaux comparatifs menés par le CETIM ont montré que l’application des normes prEN 13001 (parties 1, 2 et 3.1) permet d’obtenir des structures plus légères que celles issues du code FEM 1.001 de 1987, tout en maintenant les mêmes exigences de sécurité. Pour les équipes de conception, cela signifie qu’un bureau d’études maîtrisant les normes en vigueur peut optimiser le dimensionnement sans sacrifier la robustesse.
En pratique, l’évaluation du dimensionnement passe par une analyse croisée :
- capacité portante nominale,
- charges dynamiques,
- facteurs de choc et conditions environnementales.
Chaque paramètre influence le choix du profil de rail et la section minimale à retenir. Une approche méthodique, appuyée sur les référentiels normatifs actuels, réduit les risques de sous-dimensionnement et les coûts de maintenance à long terme.

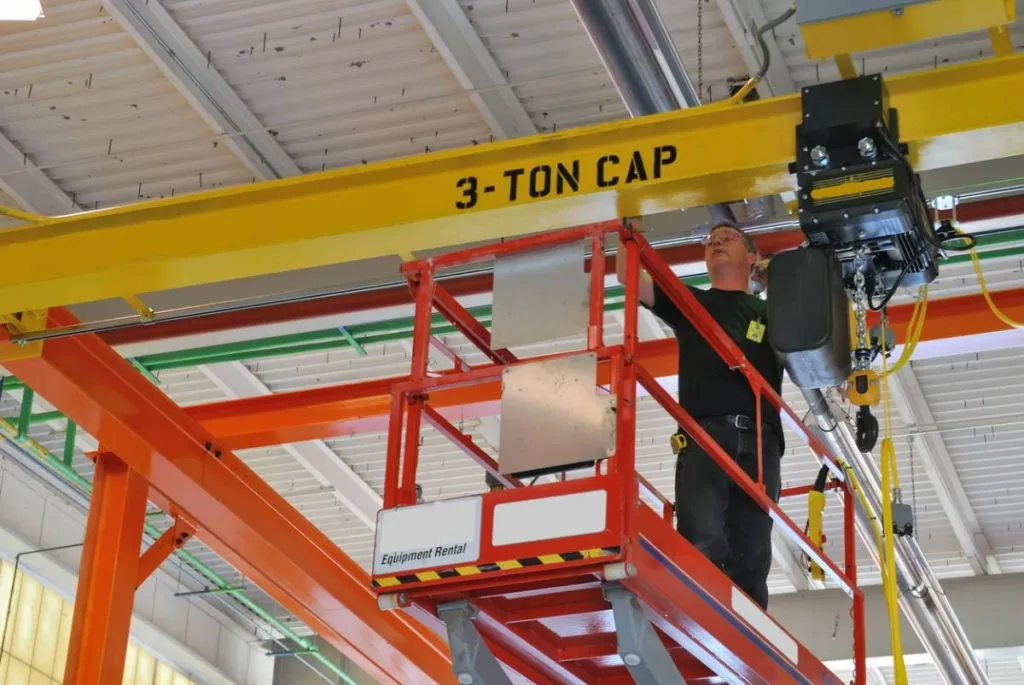

Alignement et montage : réussir la pose en atelier ou sur site
La qualité du montage détermine en grande partie la durée de vie du chemin de roulement et la fluidité de fonctionnement du pont roulant. Une pose mal exécutée génère des contraintes parasites, accélère l’usure des galets et peut provoquer des arrêts de production non planifiés. Les équipes terrain doivent suivre une procédure rigoureuse, de la préparation des supports jusqu’à la vérification finale.
La première étape consiste à préparer les supports de pose avec la vérification de la planéité, le contrôle de la résistance mécanique et le nettoyage des surfaces de contact. Un support défaillant compromet l’alignement dès la mise en disposition des rails. Une fois les rails positionnés, l’alignement longitudinal et transversal doit être contrôlé avec précision, à l’aide d’instruments de mesure adaptés (niveau laser, fil à plomb ou règle de contrôle).
Parmi les erreurs courantes à éviter, on relève notamment le défaut de parallélisme entre les deux rails, les jeux de dilatation insuffisants aux jonctions et la fixation incomplète des éclisses. Ces défauts, souvent mineurs en apparence, ont des conséquences directes sur le comportement du pont roulant en charge. La vérification finale doit inclure un essai à vide puis en charge, pour valider l’ensemble du montage avant la mise en service.
En atelier comme sur site, la coordination entre les équipes de pose et le bureau d’études reste indispensable. Les plans d’implantation doivent être respectés à la lettre, et toute adaptation de terrain doit faire l’objet d’une validation technique préalable.
Anticiper l’usure pour garantir la longévité du dispositif
L’usure d’un chemin de roulement est un phénomène inévitable, mais sa progression peut être maîtrisée grâce à une maintenance préventive structurée. Pour les industriels, anticiper les signes d’alerte permet d’éviter les remplacements d’urgence et de planifier les interventions sans perturber la production.
Les principaux indicateurs d’usure à surveiller sont :
- l’aplatissement de la surface de roulement,
- l’apparition de fissures ou d’écaillages,
- le jeu latéral excessif des galets,
- les vibrations anormales lors du déplacement du pont.
Ces signes traduisent une dégradation avancée qui, si elle n’est pas traitée, peut conduire à une rupture du rail ou à un déraillement.
La fréquence d’inspection dépend directement de l’utilisation du pont roulant : un équipement sollicité en continu, avec des charges lourdes, nécessite des contrôles plus rapprochés qu’un pont à faible cadence. Le bureau d’études ou le fabricant peut définir un plan de maintenance adapté, en fonction des classes de service et des conditions d’exploitation.
Les critères de remplacement doivent être définis en amont, avant que l’usure n’atteigne un seuil critique. Un suivi documenté (relevés d’usure, historique des interventions, évaluation de la capacité résiduelle) permet ainsi aux équipes de maintenance de prendre des décisions éclairées et de justifier les investissements auprès des maîtres d’ouvrage.
Dimensionner, poser et entretenir un chemin de roulement sont trois étapes indissociables d’une exploitation industrielle maîtrisée. Chaque phase engage des compétences spécifiques, du bureau d’études qui traduit les charges en profils de rail aux équipes terrain qui garantissent la qualité du montage et de l’alignement. En intégrant dès la conception les exigences normatives et les contraintes d’usure, vous réduisez les risques d’arrêt et prolongez la durée de vie de vos équipements. Une démarche globale, rigoureuse et documentée, reste la meilleure garantie de performance sur le long terme.
Sources :
- Ponts roulants — TI-ED-6105 – INRS, 2021. https://www.inrs.fr/dam/inrs/CataloguePapier/ED/TI-ED-6105.pdf
- Calculs de ponts roulants : comparaison des codes FEM et prEN 13001 – CETIM, 2003. https://www.cetim.fr/mecatheque/Resultats-d-actions-collectives/Calculs-de-ponts-roulants-comparaison-des-codes-FEM-et-prEN-13001
