En bref
L’arrête-flammes industriel protège une installation contre la propagation d’une flamme, mais sa fiabilité dépend de facteurs rarement documentés sur les fiches techniques.
- L’encrassement réduit l’efficacité avant toute panne visible
- Déflagration et détonation exigent des dispositifs totalement différents
- La norme ISO 16852 encadre les essais, pas l’usage réel sur site

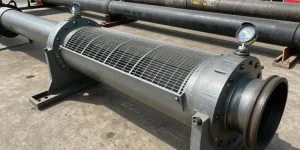

Un arrête-flammes industriel laisse passer le gaz mais stoppe la flamme grâce au laminage du front de combustion dans une matrice de disques métalliques. Sur le papier, le principe tient en une phrase. Sur le terrain, c’est une autre histoire. Nous avons vu trop de responsables sécurité découvrir, lors d’un audit, qu’un dispositif conforme à la norme ISO 16852 ne tenait plus ses promesses d’extinction à cause d’un paramètre que personne n’avait anticipé : la viscosité du produit transporté, un encrassement progressif, ou un mauvais choix entre installation en ligne et bout de ligne. Cet article va plus loin que la fiche technique. On y parle de ce qui se passe vraiment entre deux inspections.
Pourquoi les arrête-flammes échouent en pratique : au-delà de la théorie
PROTEGO publie des données d’endurance précises pour chaque gamme de flame arrester, mais ces chiffres supposent des conditions de laboratoire stables. En usine, la pression fluctue, la température varie selon les cycles de production, et l’encrassement s’installe sans prévenir. La performance d’un arrête-flammes se dégrade bien avant que l’équipement ne tombe en panne visible. C’est là que le bât blesse : les normes certifient un comportement en conditions contrôlées, pas une durée de vie garantie en environnement réel.
L’encrassement, ce tueur silencieux que les normes ne suffisent pas à prédire
Un dépôt de quelques millimètres dans les interstices d’un disque suffit à modifier la perte de charge du système entier. Nous l’affirmons sans détour : la maintenance préventive doit primer sur le calendrier théorique. Un arrester endurance testé en laboratoire ne reproduit jamais l’accumulation progressive de résidus observée après dix-huit mois d’exploitation sur une ligne de transfert de solvants.
Mismatch entre simulation ATEX et conditions réelles de terrain
La classification ATEX fixe un groupe gaz théorique (IIA, IIB ou IIC) selon la composition du mélange explosif attendu. Mais sur site, la composition du gaz varie souvent au fil des lots de production. La sécurité repose alors sur une marge de conception, pas sur une correspondance exacte entre le groupe certifié et la réalité du procédé.
Le rôle de la viscosité et des résidus de produits dans la performance
Un deflagration flame arrester conçu pour un gaz sec perd en efficacité face à un fluide chargé en particules ou en condensats. La température du mélange gazeux influence directement la vitesse de propagation de la flamme, et donc la capacité du dispositif à l’éteindre avant qu’elle n’atteigne la zone protégée.
Déflagration versus détonation : comprendre l’ennemi que vous combattez
La déflagration se propage à une vitesse subsonique, généralement inférieure à 340 mètres par seconde. La détonation, elle, dépasse la vitesse du son dans le mélange gazeux et génère une onde de choc dévastatrice. Confondre les deux phénomènes lors du choix d’un dispositif, c’est installer un antidéflagrant là où seul un antidétonant protège réellement l’installation.
Les vitesses de propagation et leurs implications pour le choix d’équipement
Un line detonation flame arrester résiste à des pressions et des vitesses que son équivalent antidéflagrant ne supporte jamais. La distance entre la source d’inflammation et le dispositif détermine si la flamme atteint le régime de détonation stable avant d’arriver au point de protection.
Comment la composition chimique du gaz change tout
Un gaz classé IIC, comme l’hydrogène, exige un dispositif burning proof capable de résister à une inflammation continue, bien plus exigeant qu’un équipement calibré pour un groupe IIA. L’extinction de la flamme dépend directement de l’énergie minimale d’inflammation propre à chaque substance.
Zones ATEX : pourquoi votre groupe d’explosion détermine l’arrête-flammes, pas l’inverse
Le groupe gaz IIA, IIB ou IIC fixe les dimensions d’interstices admissibles, pas l’inverse. Choisir d’abord un modèle d’arrête-flammes puis vérifier sa compatibilité ATEX inverse la logique de sécurité et expose l’installation à un risque de non-conformité.
En ligne ou en bout de ligne : la décision que personne n’explique bien
L’emplacement d’un arrête-flammes industriel conditionne son dimensionnement entier. Un dispositif fin ligne installé sur un évent de réservoir ne répond pas aux mêmes contraintes qu’un modèle intégré au milieu d’une tuyauterie sous pression.
Architecture du système : quand l’emplacement détermine l’efficacité
Un end of line vent cap protège un réservoir de stockage contre une inflammation extérieure, tandis qu’un dispositif en ligne bloque la propagation entre deux sections d’une même canalisation. La confusion entre ces deux fonctions reste l’erreur de conception la plus fréquente que nous rencontrons sur le terrain.
Les pièges cachés de l’installation bout de ligne dans les réseaux ramifiés
Un réseau ramifié multiplie les points de jonction où une flamme peut changer de direction. Un line deflagration flame arrester mal positionné sur une seule branche laisse l’ensemble du pipeline vulnérable. La canalisation principale exige souvent une double protection, en amont et en aval du point critique.
Comment calculer la section d’échappement sans surcoûts inutiles
La section d’échappement d’un arrête-flammes se calcule à partir du débit maximal de la ligne et de la perte de charge admissible. Surdimensionner le disque augmente le coût sans gain de sécurité réel ; sous-dimensionner génère une pression excessive qui fatigue prématurément l’équipement.
Le laminage du front de flamme décortiqué : la physique qui protège votre usine
Le mécanisme d’extinction repose sur un principe thermodynamique simple : la flamme traverse une matrice de disques qui absorbe son énergie plus vite qu’elle ne progresse.
Disques perforés versus matrices : principes de refroidissement et d’extinction
Les disques arrête-flammes se composent de bandes métalliques enroulées en spirale, alternant surfaces plates et ondulées. Cette structure gaufrée démultiplie la surface d’échange thermique disponible, un détail d’ingénierie que peu de fiches produits détaillent clairement.
Interstices critiques et pertes de charge : l’équilibre que les fiches produits ignorent
La largeur des interstices fixe la capacité d’extinction du dispositif, mais chaque réduction de ces espaces augmente mécaniquement la perte de charge générée. Un flame arrester mal calibré pénalise le débit de la ligne entière et force le système à compenser ailleurs.
Endurance thermique : quand votre arrête-flammes atteint ses limites
Un dispositif certifié endurance burning proof résiste à une combustion continue pendant une durée définie par l’essai normatif. Au-delà de cette limite, la chaleur accumulée dans la matrice menace l’intégrité structurelle du disque lui-même.
Maintenance préventive : pourquoi attendre l’inspection coûte cher
Nous le constatons régulièrement : une maintenance réactive coûte toujours plus cher qu’un entretien planifié. Le nettoyage régulier des disques évite l’accumulation de dépôts qui compromet le laminage du front de flamme.
Calendrier de nettoyage basé sur le type de produit, pas sur une moyenne générique
Un gaz propre comme le méthane n’encrasse pas un dispositif à la même vitesse qu’un mélange chargé en vapeurs de solvants. La fréquence de maintenance doit suivre la nature du fluide transporté, jamais un intervalle fixe copié d’une autre installation.
Diagnostiquer une dégradation sans démonter l’équipement
La mesure de la perte de charge en continu révèle une dérive de performance avant toute défaillance visible. Un capteur différentiel installé en amont et en aval du dispositif détecte l’encrassement progressif sans nécessiter de démontage.
Perte de charge anormale : premier signal d’alerte avant défaillance
Normes et certifications : lire entre les lignes d’ISO 16852 et ATEX
La norme ISO 16852 fixe les méthodes d’essai pour certifier un arrête-flammes, mais elle ne garantit rien sur la durée de vie opérationnelle in situ. La directive ATEX, elle, encadre la classification des zones à risque d’explosion en Europe et impose un marquage précis sur chaque équipement.
Ce que signifie réellement l’essai d’endurance MESG et pourquoi il ne suffit pas
L’essai d’endurance détermine l’interstice expérimental maximal de sécurité pour un groupe gaz donné. Ce paramètre établit une limite physique, mais il ne reproduit pas les cycles thermiques répétés ni la fatigue mécanique d’une exploitation sur plusieurs années.
Conformité territoriale : ATEX en Europe, mais quoi ailleurs
La directive ATEX s’applique sur le territoire européen, mais d’autres référentiels encadrent la sécurité antidéflagrante ailleurs dans le monde, avec des exigences parfois divergentes sur les marges de sécurité admises. Un équipement exporté hors Union européenne nécessite une revalidation selon le référentiel local.
Traçabilité et documentation : ce que les auditeurs cherchent vraiment
Un auditeur ne se contente jamais du certificat d’origine. Il réclame l’historique de maintenance complet, les relevés de perte de charge et la preuve que chaque intervention a respecté le protocole constructeur.
Un arrête-flammes sans traçabilité documentée vaut, aux yeux d'un auditeur, un arrête-flammes non certifié.
Arrête-flammes industriel : la vigilance ne s’arrête jamais à l’installation
Un arrête-flammes industriel bien choisi protège une installation entière, mais seule une surveillance continue garantit cette protection dans la durée. Nous insistons sur ce point parce que trop d’entreprises traitent cet équipement comme un achat ponctuel plutôt que comme un élément vivant du système de sécurité. La prochaine inspection programmée mérite autant d’attention que le jour de l’installation initiale.
FAQ : questions techniques essentielles
Quel est le principe de fonctionnement d’un arrête-flammes industriel ?
Le dispositif laisse circuler librement le gaz tout en forçant une flamme à traverser une matrice de disques métalliques qui absorbe son énergie thermique, abaissant sa température sous le seuil d’auto-inflammation en quelques centimètres.
Comment choisir entre arrête-flammes antidéflagrant et antidétonant ?
Le choix dépend de la vitesse de propagation attendue sur la ligne : un antidéflagrant suffit pour un régime subsonique, tandis qu’un antidétonant s’impose dès qu’une détonation stable ou instable devient possible selon la configuration du réseau.
Quelle maintenance minimale faut-il prévoir pour conserver la certification ?
Un contrôle visuel et une mesure de perte de charge s’imposent au minimum une fois par an, avec un nettoyage complet des disques dès que l’encrassement dépasse le seuil fixé par le constructeur.
Peut-on utiliser un arrête-flammes au-delà de sa date de conformité ?
Non, un équipement dont la certification a expiré doit être recontrôlé par un organisme habilité avant toute remise en service, sous peine d’engager la responsabilité de l’exploitant en cas d’incident.
Comment évaluer si mon arrête-flammes est endommagé sans expertise externe ?
Une perte de charge anormalement élevée, une corrosion visible sur le boîtier ou un désalignement des disques constituent des signaux fiables qui justifient un contrôle immédiat avant toute expertise approfondie.
